基本操作

指令编程器的基本操作功能通过按键组合,在不同模式下实现。

主屏幕菜单

按下方向键在主屏幕菜单移动光标,我们可以选择

  1. 编辑模式
  2. 运行模式
  3. 保存程序
  4. 读取程序

等模式。

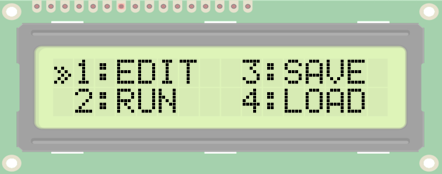

主屏幕菜单

按下键,从各种选项模式中返回主菜单。

快速清除行

编辑模式下,快速按下键3次,可以重置清零当前行的指令与两个运算元。

tip

也可以用键移动光标,并用键,将指令和运算元改为

00 0000 0000

这时按下按钮,表示确认清除操作。

编辑完成返回

程序编辑完成后,按下+组合键返回主屏幕菜单。

运行程序

主屏幕菜单选择2:RUN进入运行模式,程序会自动从第000行开始运行到程序结束。
运行过程中,主屏幕上会显示当前正在运行的行号。

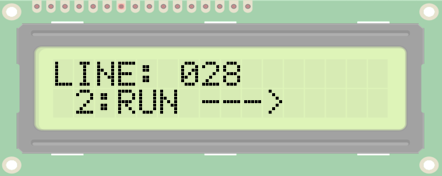

主屏幕信息:运行中

运行结束时,主屏幕在运行指针后会显示END字样。

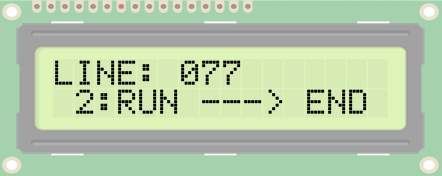

主屏幕信息:运行结束

caution

主屏幕刷新频率约为200毫秒,远低于程序行的处理速度。
在此期间可能出现多行已执行完毕而行号跳跃不连贯显示的现象。

可以选择进入调试模式手动逐行执行,对比每行执行效果是否正确。

调试程序

在程序运行中或结束时,可以按下键暂停程序并进入调试状态
这时程序不再自动执行,直到再次按下键运行下一行程序。
同时主屏幕运行指针后会显示STEP字样。

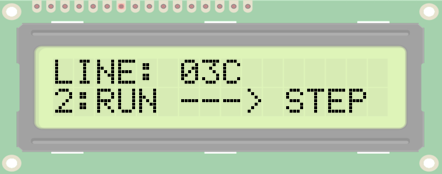

主屏幕信息:调试过程

tip

按下键可以退出调试模式,程序将从当前行号继续执行至结束。

重置程序

运行模式下,任何时候都可以按下键,使程序返回000行并重新开始执行。

调试状态下这样操作,主屏幕运行指针后同样会显示STEP字样。
程序则停留在000行,直到按下键开始逐行调试。

输入被占用了?

主机允许程序占用6个输入键,在程序运行过程中作为用户输入使用。

例如演奏音符、切换灯效等等。

输入占用的指令及运算元是

E0 0000 0000
info

当程序执行到这一行,6个输入键即被程序接管。
我们可以根据内部寄存器(映射按键状态)判断哪几个键正被按下。
同时,辅助屏信息窗右上角将闪烁手柄符号,提醒我们输入按钮已被占用。

输入占用时,运行及调试操作都需要额外按下+组合键。
