介绍
欢迎来到指令编程器的世界,不需要任何智能终端,让我们一起迎接乐趣与挑战吧!
操作指令编程器,我们只需掌握一定的进制转换知识,就可以快速上手。
通过查阅指南提供的范例,由浅入深、有针对性地学习和锻炼思维方式和技巧。
无需打开电脑,使用编程器主机和适配的电子模块等硬件,我们就可以开始制作自己的第一个程序。
在合适的场景下,还可通过编程实现多台主机组网交互,共享探索!
板载元件与扩展功能

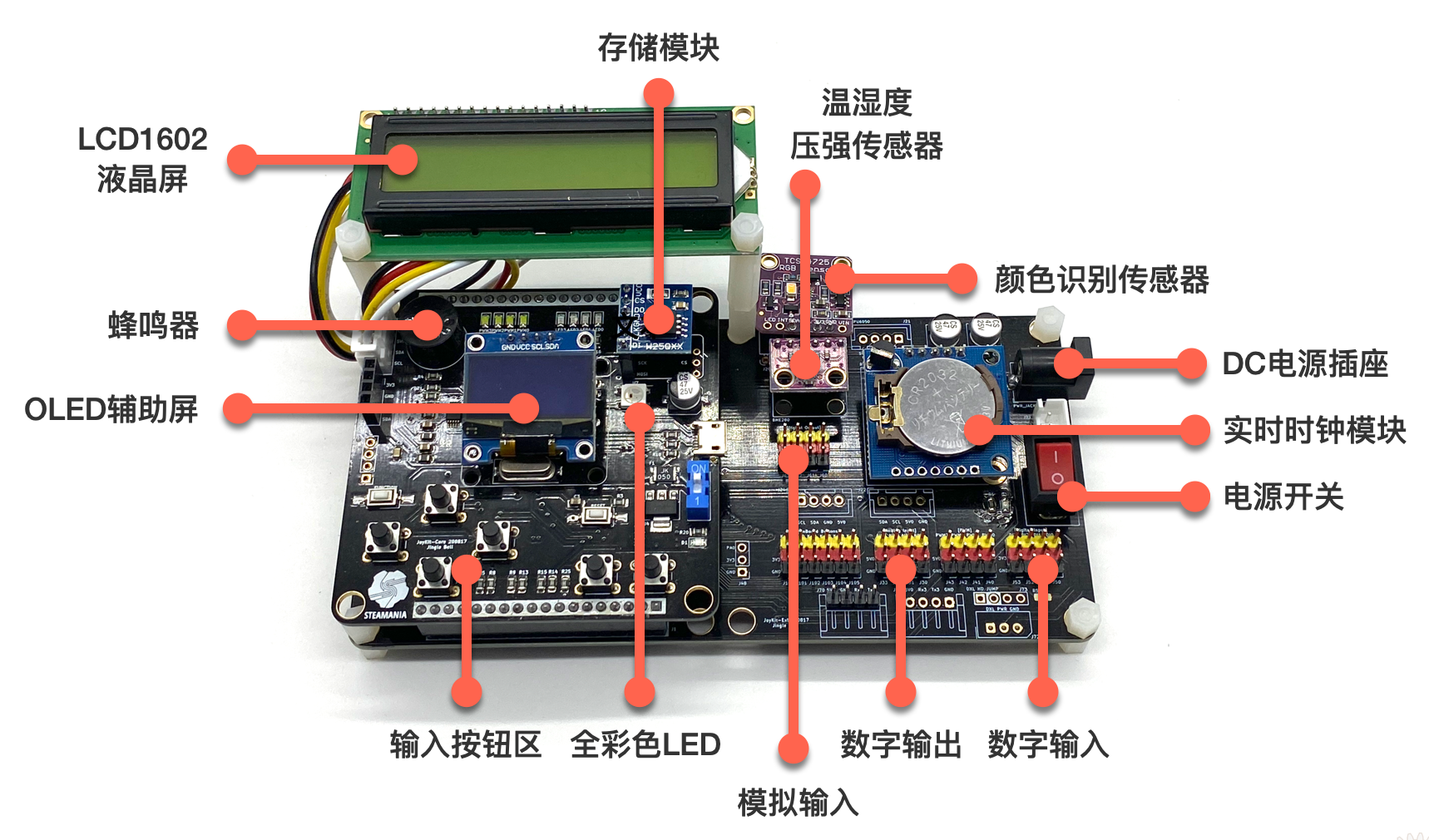

指令编程器的功能硬件如下图标注
主机核心板及扩展板配置了以下主要电子器件和电子模块:
类型 | 元件 |
---|---|
双行十六字符液晶屏 | LCD1602 |
OLED显示屏 | 128x64点阵型 |
LED | RGB全彩色 |
蓝牙模块 | JDY-10M-2.3 |
AD转换芯片 | ADS1115 |
蜂鸣器 | 3.3V PWM驱动 |
按钮 | 微动开关 |
Flash存储模块 | W25QXX系列 |
温湿压强传感器 | BMP/BME280 |
实时时钟模块 | RTC_DS1307 |
颜色识别传感器模块 | TCS34725 |
此外还包括一些输入输出管脚及扩展接口。
info
LCD1602液晶屏为主交互屏,通过按键可以对程序进行编辑,运行和储存。
info
OLED显示屏为辅助屏,可以用来显示内部寄存器数值、网络信息、背景缓存、前景贴图等。
